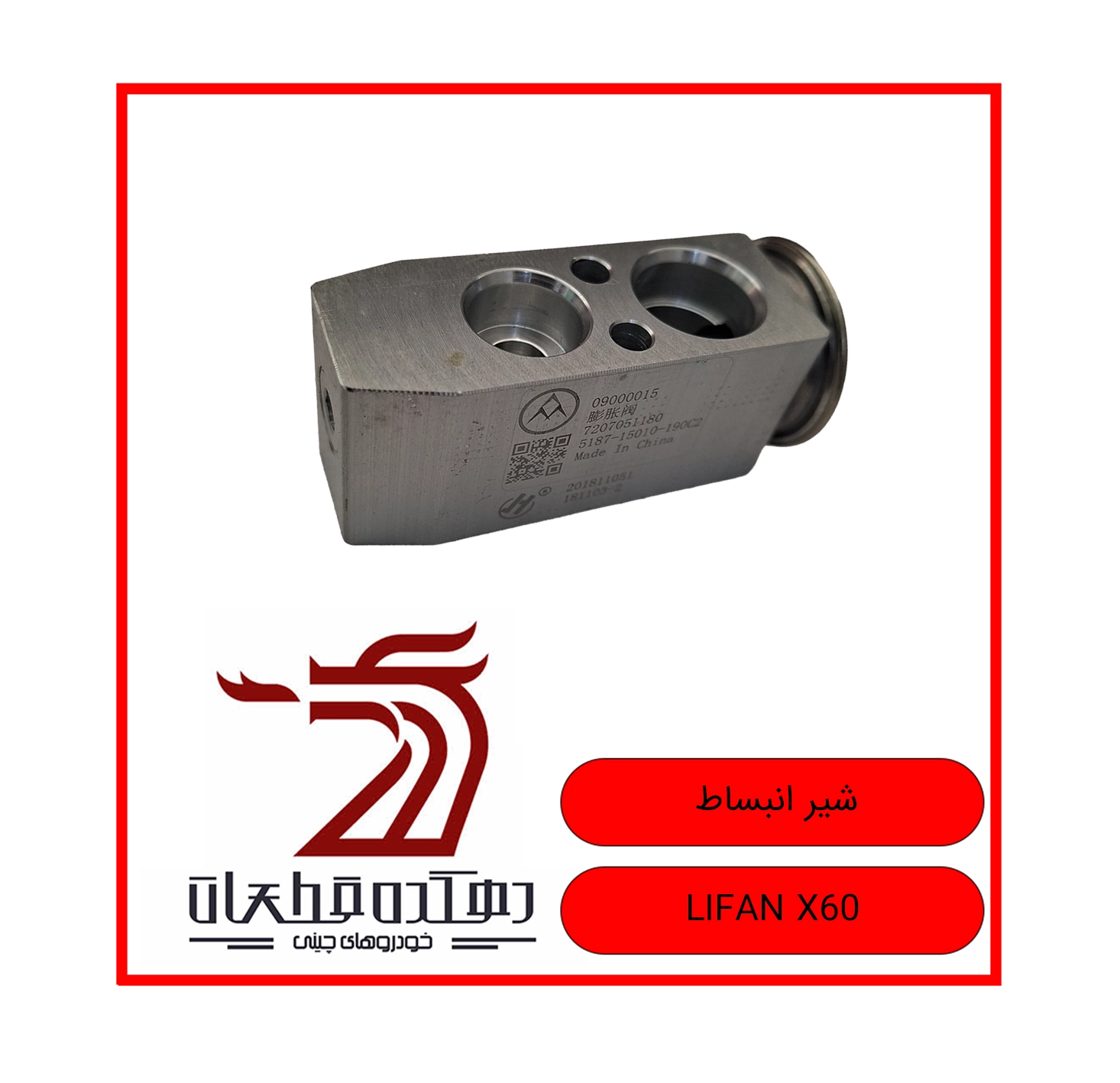

شیر انبساط لیفان X60

شیر انبساط خودرو (Expansion Valve / TXV) شیر انبساط (که با نام‌های شیر TXV، شیر انبساط حرارتی، یا Expansion Valve نیز شناخته می‌شود) یک قطعه دقیق (معمولاً از جنس برنج یا آلومینیوم با یک روزنه بسیار ریز – حدود قطر یک سوزن) است که در مسیر مبرد مایع (بین درایر و اواپراتور) نصب می‌شود. وظیفه اصلی این شیر، کاهش فشار مبرد مایع (با عبور از روزنه باریک) و تبدیل آن به مخلوط مایع و بخار (اسپری) با فشار پایین است تا در اواپراتور با جذب گرمای کابین، تبخیر شده و سرمایش ایجاد کند. شیر انبساط با تنظیم دقیق جریان مبرد بر اساس دمای اواپراتور (با استفاده از یک لامپ حساس به دما و لوله موئین)، از یخ زدن اواپراتور جلوگیری کرده و سرمایش بهینه را تضمین می‌کند. ‧ وظایف اصلی شیر انبساط: - کاهش فشار مبرد مایع (تبدیل به مخلوط مایع و بخار کم‌فشار) قبل از ورود به اواپراتور - کنترل دقیق جریان مبرد به اواپراتور بر اساس دمای خروجی اواپراتور (برای جلوگیری از یخ زدن) - ایجاد اسپری (پودر) مبرد در اواپراتور برای جذب حداکثری گرما - تنظیم خودکار جریان مبرد با تغییر بار حرارتی کابین (با کمک لامپ حساس به دما) - محافظت از کمپرسور در برابر بازگشت مبرد مایع (با کنترل سوپرهیت) - کمک به افزایش راندمان و سرمایش سیستم کولر ‧ اجزای اصلی شیر انبساط: - بدنه (برنج یا آلومینیوم): بخش اصلی شیر - روزنه (Orifice): سوراخ بسیار ریز (حدود قطر سوزن) برای عبور مبرد و کاهش فشار - لامپ حساس به دما (Bulb): متصل به لوله خروجی اواپراتور – پر از گاز مخصوص – با تغییر دما، فشار داخل لامپ تغییر کرده و سوزن شیر را تنظیم می‌کند. - لوله موئین (Capillary Tube): اتصال لامپ به شیر - سوزن و فنر تنظیم: برای کنترل میزان باز و بسته شدن روزنه - ورودی مبرد مایع (از درایر) و خروجی مبرد کم‌فشار (به اواپراتور) ‧ علائم خرابی شیر انبساط: - کاهش شدید سرمایش کولر (هوای ولرم یا گرم از دریچه‌ها) – شایع‌ترین علامت - یخ زدن لوله‌های اواپراتور یا لوله خروجی (در اثر تنظیم نادرست یا گرفتگی) - فشار غیرعادی در سیستم (فشار پایین در سمت کم‌فشار و فشار بالا در سمت پرفشار) – قابل اندازه‌گیری با مانیفولد - کمپرسور روشن و خاموش شدن مکرر (سیکل کوتاه) – در اثر گرفتگی یا تنظیم نادرست - صدای خش خش یا جریان غیرعادی از شیر انبساط - یخ زدن اواپراتور و کاهش جریان هوا (در اثر بسته بودن شیر)
