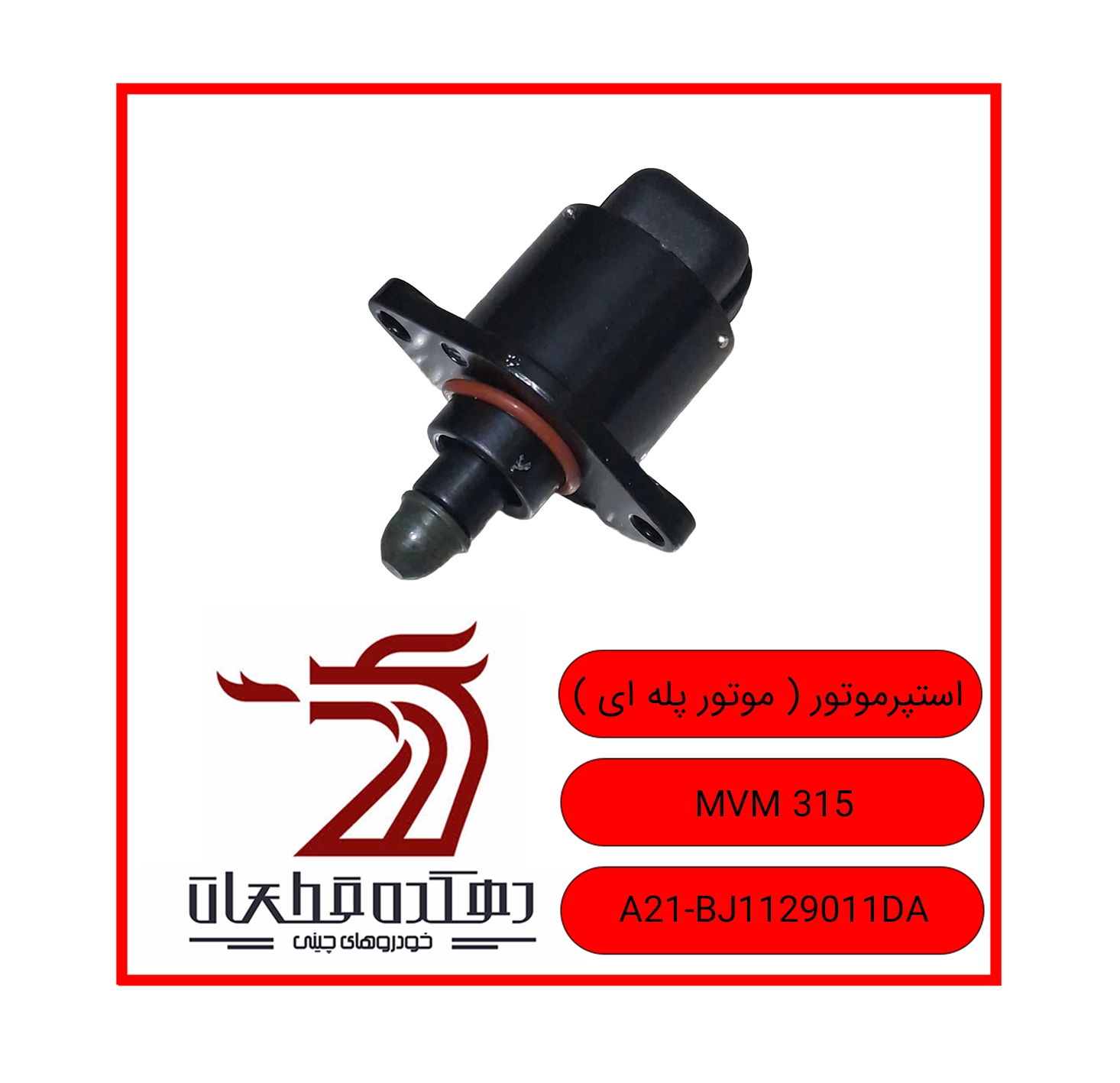

استپر موتور ام وی ام 315

استپر موتور خودرو ام وی ام 315 ‧ استپر موتور - قطعه کنترل‌کننده دور آرام موتور در خودروهای انژکتوری با تنظیم جریان هوای عبوری از کنار دریچه گاز: استپر موتور (که با نام‌های IACV (Idle Air Control Valve)، موتور پله‌ای یا دریچه کنترل دور آرام نیز شناخته می‌شود) یک قطعه الکترومکانیکی است که روی منیفولد هوا (معمولاً نزدیک دریچه گاز) نصب می‌شود. وظیفه اصلی این قطعه، کنترل میزان هوای ورودی به موتور در زمانی که پدال گاز فشرده نشده است (دور آرام) می‌باشد. استپر با باز و بسته کردن یک مجرای عبور هوای کنارگذر (bypass)، جریان هوای مورد نیاز برای حفظ دور موتور در محدوده استاندارد (معمولاً ۷۰۰ تا ۹۰۰ دور در دقیقه در حالت گرم) را تأمین می‌کند. بدون استپر، هنگام برداشتن پا از گاز (مثلاً در ترافیک، پشت چراغ قرمز یا هنگام تعویض دنده)، موتور به دلیل کمبود هوا خاموش می‌شود. استپر همچنین در شرایط خاص (مانند روشن شدن کولر، چرخاندن فرمان، گرم بودن موتور) برای جبران بار اضافی، دور موتور را افزایش می‌دهد. ‧ وظایف اصلی استپر موتور: - تنظیم دور آرام موتور (Idle Speed Control): حفظ دور موتور در محدوده استاندارد (معمولاً ۷۰۰-۹۰۰ RPM) هنگامی که پدال گاز فشرده نیست. - جلوگیری از خاموش شدن موتور هنگام برداشتن پا از گاز (در ترافیک، چراغ قرمز، تعویض دنده). - افزایش دور موتور هنگام روشن شدن کولر (برای جبران بار اضافی کمپرسور کولر) - افزایش دور موتور هنگام چرخاندن فرمان (در خودروهای دارای فرمان هیدرولیک – جبران بار پمپ فرمان) - افزایش دور موتور در استارت سرد (برای گرم شدن سریع موتور و پایداری احتراق) - افزایش دور موتور هنگام گرم شدن بیش از حد (کمک به خنک‌کاری با افزایش جریان آب در پمپ آب) - کمک به پایداری دور موتور هنگام تغییر بار ژنراتور (دینام) ‧ نحوه عملکرد استپر موتور: - استپر یک موتور پله‌ای (Stepper Motor) است – ECU پالس‌های الکتریکی را به سیم‌پیچ‌ها ارسال می‌کند و روتور به صورت گام‌های مجزا (معمولاً هر گام ۵ تا ۱۰ درجه) می‌چرخد. - حرکت چرخشی روتور از طریق شفت به حرکت خطی سوپاپ تبدیل می‌شود (سوپاپ به داخل و خارج حرکت می‌کند). - وقتی سوپاپ به عقب برود، مجرای هوا بیشتر باز می‌شود → هوای بیشتری وارد موتور می‌شود → دور موتور بالا می‌رود. - وقتی سوپاپ به جلو برود، مجرای هوا بسته‌تر می‌شود → هوای کمتری وارد موتور می‌شود → دور موتور پایین می‌آید. - ECU با توجه به دور موتور فعلی و شرایط بار (کولر، فرمان، دما)، موقعیت استپر را تنظیم می‌کند. ‧ علائم خرابی استپر موتور: - خاموش شدن موتور هنگام ایستادن پشت چراغ قرمز یا در ترافیک (پس از برداشتن پا از گاز) – شایع‌ترین علامت - نوسان شدید دور موتور در حالت دور آرام (دور بالا و پایین می‌رود – موتور لرزش دارد) - دور موتور بیش از حد بالا (مثلاً ۱۵۰۰ تا ۲۰۰۰ RPM) در حالت دور آرام (استپر باز مانده است) - خاموش شدن موتور هنگام تعویض دنده (به خصوص دنده ۱ یا دنده عقب) - خاموش شدن موتور پس از روشن شدن (چند ثانیه بعد خاموش می‌شود) - دور موتور هنگام روشن کردن کولر افت شدید می‌کند (و احتمالاً موتور خاموش می‌شود) - روشن شدن چراغ چک موتور (Check Engine Light) با کد خطای IACV (مانند P0505، P0506، P0507) - استارت سخت در هوای سرد (استپر کثیف یا گیر کرده است) ‧ دلایل خرابی استپر موتور: - انباشت کربن و آلودگی روی سوپاپ و مجرای هوا (شایع‌ترین علت – در اثر احتراق و بخار روغن) - فرسودگی سیم‌پیچ‌ها (اتصال کوتاه یا قطعی) - گیر کردن مکانیکی شفت یا سوپاپ (در اثر رسوب
